Минимальное сечение балок при их толщине 5,10х15 см

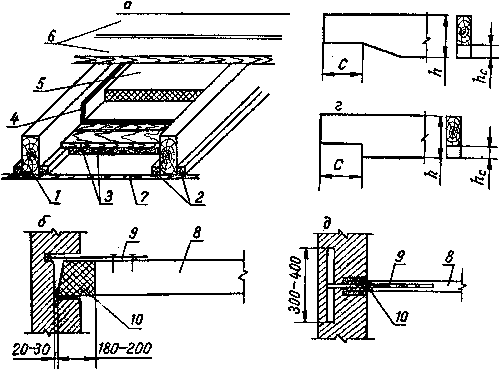

Основным несущим элементом являются балки, опирающиеся концами на стены. На боковые грани вдоль балок прибивают бруски, служащие опорой для щитов наката, которые несут паро- и теплоизоляционный слой. В чердачных перекрытиях к щитам наката снизу прикрепляют потолок. Балки перекрытий выполняют из древесины хвойных пород (сосны, ели), расстояние между которыми и их сечение принимают в соответствии с табл.

Перед укладкой деревянные балки антисептируют, а боковые поверхности их концов, опирающихся на кирпичные стены, обертывают толем в два слоя. Торцы балок оставляют открытыми.

В кирпичную стену балки заделывают так, чтобы в отопительный период сюда не проникал теплый воздух и не соприкасался с тонкой холодной наружной заделкой гнезд, так как это вызывает осаждение конденсата, способствующего загниванию древесины. Глубина заделки балки должна быть не менее 100 мм. Торец ее следует выполнять скошенным, просветы между торцом и задней стенкой гнезда – 20 – 30 мм. Внутреннюю поверхность гнезда нужно затирать цементным раствором.

Иногда при опирании балок на стену ее требуется подрезать. Резкое изменение поперечного сечения балки может привести к ее расщеплению. Чтобы избежать этого, подрезку следует выполнять не под прямым, а под острым углом к направлению волокон. Во всех случаях длина опорной площадки подреза должна быть не более высоты сечения балки.

Щиты наката – два ряда досок из низкосортной древесины, сколоченных во взаимно перпендикулярном направлении, готовят заранее. Зазоры между ними и балками – 5 – 10 мм. Перед изготовлением щитов следует составить план их раскладки на перекрытии (с указанием размеров). Готовые щиты маркируют в соответствии с планом. Щит наката, уложенный на черепные бруски, нижней поверхностью должен находиться в одной плоскости с нижней поверхностью балок.

После изготовления щиты нужно антисептировать. Противопожарную обмазку наносят только на чердачном перекрытии после окончания его устройства. Для удобства сборки перекрытия щиты складывают в порядке, обратном порядку их монтажа. Пароизоляционный слой из толя или пергамина набивают на щиты наката при их изготовлении, после анти-септирования. Теплоизоляционный слой укладывают на чердачное перекрытие после завершения всех работ по устройству крыши.

Устройство перекрытий начинают с разметки положения гнезд, в которые заделываются балки на кирпичной кладке стен, выложенных до отметки низа перекрытия. Гнезда должны быть шире балок на 50 – 60 мм и от наружной поверхности отделяться стенкой в четверть кирпича. После разметки выкладывают еще два ряда кладки (с учетом гнезд). Поверхность кладки, предназначенной для балок, очищают от мусора и покрывают изоляционной прокладкой из двух слоев толя, пергамена или рубероида. Работы по установке балок завершаются заделкой гнезд известковым раствором и возведением стены на 2 – 3 ряда кладки с таким расчетом, чтобы закрыть гнезда сверху.

После устройства стен баню необходимо разбить на отдельные помещения с помощью перегородок.

Деревянные перегородки устанавливают на балки или лаги. Если перегородка находится между основными балками пола и параллельна им, для нее устанавливают дополнительную балку, которая опирается на ригели, врубаемые в соседние основные балки. Если направление перегородки перпендикулярно балке, на нее укладывают прогон и устанавливают перегородку. Перегородки бывают сплошные дощатые – одинарные или двойные, двойные – с воздушным промежутком или с заполнением, каркасно-обшивные.

Простые дощатые перегородки делают из остроганных с одной стороны обрезных досок толщиной 0,04 – 0,05 м и шириной 0,1 – 0,2 м. Более широкие доски не следует применять, так как они могут покоробиться. Лучше использовать доски шпунтованные или с четвертями, которые гарантируют жесткость перегородки и отсутствие в ней щелей. Обрезные доски соединяют между собой на круглых шипах диаметром 8 – 12 мм, располагаемых примерно через 1 м по высоте досок. Круглые шипы можно заменить гвоздями без шляпок длиной 60 – 80 мм. В месте установки перегородки на стенах шнуром с помощью отвеса отбивают вертикальные линии. Линии проводят также на балке и на потолке и прибивают по ним бруски (40Х40 мм), образующие пазы шириной, равной толщине используемых досок. Один из брусков не доводят до стены на 0,2 – 0,3 м, чтобы можно было свободно вставлять в паз доски перегородки. На балку можно набить направляющие бруски.

Доски перегородки для компенсации возможной усадки стоек дома должны быть короче высоты помещения на 40 – 50 мм. Доски вставляют по одной в пазы и придвигают вплотную к стене и друг к другу, фиксируя их с помощью шипов или четвертей, чтобы получить перегородку без щелей и зазоров. Внизу готовой перегородки с двух сторон прибивают плинтусы. Небольшие щели между перегородкой и стеной конопатят паклей, смоченной гипсовым раствором.

Можно сделать двойную перегородку с воздушным промежутком или с заполнением из теплоизоляционного материала (мягкие плиты ДВП, минеральная вата или плиты из нее). Толщина досок – 19 – 25 мм (с четвертями). Зазор между рядами досок – 40 мм. Его получают с помощью двух брусков 40Х40 мм, прибитых к балке и потолку. Сначала собирают одну сторону перегородки, заводя доски по очереди в пазы, затем аналогичным образом собирают другую сторону, одновременно закладывая утеплитель (звукопоглотитель). К нижнему бруску доски можно прибивать гвоздями, а верхние концы досок остаются свободными и держатся за счет пазов. Отделка двойной перегородки не отличается от одинарной.

Наиболее экономичной является каркасно-обшивная конструкция перегородок. Каркас собирают на шипах, врубках или гвоздях из досок. Его устанавливают на балку или ригель прибивают к стенам. Верхняя обвязка каркаса не должна доходить до потолка на 10 – 20 мм, а зазор конопатят паклей с гипсовым раствором и закрывают с двух сторон брусками. Для установки дверной коробки в перегородке в каркасе устанавливают дополнительные бруски.
