Печь-каменка конструкции А. Суздальцева – универсальная, применяется для обогрева помещения и получения пара, кроме того, в ней можно нагревать воду. Водонагреватель представляет собой стальной сварной бак. В нижнем массиве проходят каналы для нагрева воздуха. Высота печи – 1,85 м, объем – 2,5 м3. Для строительства печи требуется 660 шт. кирпича красного и 40 шт – огнеупорного. Масса камней – 180 кг, средний расход дров – 14 кг/ч.

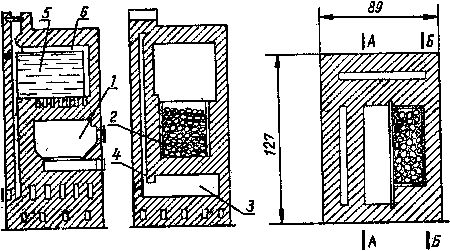

1 – топливник;
2 – засыпка из камней;
3 – нижний канал;
4 – вертикальный канал;
5 – водогрейный бак;
6 – проем.
Печь работает в двух режимах. При открытом дросселе-клапане дымовые газы идут, минуя колпак, и по каналам направляются к баку 5. При закрытом дросселе-клапане газы проходят в дымоход, затем по боковому каналу опускаются в очистной канал 3, поднимаются по вертикальному каналу 4 и выходят в дымовую трубу. В этом режиме печь начинает работать через 30 мин после начала топки. Разогрев печи происходит за 5 – 6 ч. Вода подогревается в течение 4 – 6 ч после окончания топки.
1, 5 – верхние заслонки;
2 – топочная дверка;
3 – поддувало;
4 – зольник;
6 – радиатор;
7 – колосниковая решетка;
8 – заслонка.
На рисунке показана печь с использованием в качестве водонагревателей отопительных радиаторов (взамен стального сварного бака). Печь работает в отопительном режиме (с прогревом каменки) или в комбинированном, что регулируется положением заслонок 8. После разогрева нижних и боковых поверхностей печи заслонки 7 и 5 открываются, 8— закрывается. Газы из топливника, омывая радиаторы 6, проходят в задний газоход, затем по восходящим каналамидут к ящику с камнями. После обогрева камней газы через заслонку 5 направляются в дымовую трубу. Заслонками 1, 5, и 8 регулируется степень обогрева наружных стен печи и каменной засыпки.
