Предназначена для топки дровами и углем. Размер — 84х59 см. Особенностью печи является быстрый ввод в действие, топку ведут непрерывно, не прекращая ее во время мытья. Печь отличается гигиеничностью, так как засыпка нагревается без пропуска через нее газов, путем передачи тепла на камни через поверхность железной плиты. В качестве засыпки можно использовать чугунный металлолом, который имеет меньшую теплоемкость и гораздо большую теплопроводность. Засыпка не остывает после того как ее обливают водой, так как печь топится непрерывно. Водогрейный бачок необходимо периодически пополнять.

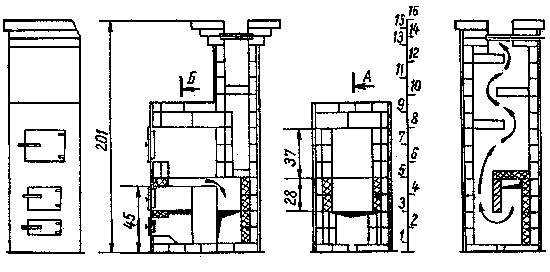

При кладке печи в грунте сооружают фундамент глубиной 75 см, на расстоянии 7 см ниже уровня поверхности земли прокладывают гидроизоляцию из толя (в два слоя). Над топливником высотой 28 см устанавливают железную плиту толщиной 2 см, на которую кладут чугунный металлолом (для увеличения массы). При топке каменным углем (обмуровка топливника выполняется из огнеупорного кирпича) горячие газы и пламя накаляют железную плиту и металлолом, омывают бачок для нагрева воды и опускаются до уровня пола.

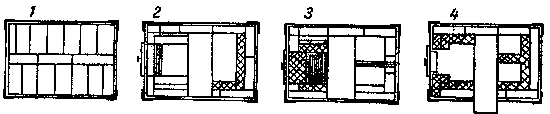

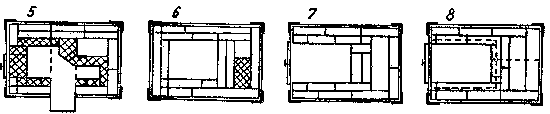

1-й ряд кладки от уровня грунта кладут из кирпичей плашмя в металлическом футляре.
2-й ряд выкладывают из кирпичей на ребро, над ним укладывают плашмя ряд в один кирпич, на который устанавливают поддувальную дверцу, бачок для нагрева воды и обогревательный щит (обмурованный огнеупорным кирпичом).
3-м рядом кирпичей, установленных на ребро, закрепляют поддувальную дверцу, укладывая над нею плашмя ряд в один кирпич (вровень с 3-м рядом кирпичей, установленных на ребро), затем поперек топливника кладут колосниковую решетку размером 30 X 20 см. Правую сторону бачка для нагрева воды, а также под вокруг колосниковой решетки обмуровывают огнеупорным кирпичом и укрепляют ряд стальными полосами. Ширина обогревательного щита в 3-м ряду – 18 см.
4-м и 5-м рядами из кирпичей, уложенных на ребро, закрепляют топочную дверцу, производят внутреннюю обмуровку топливника и обогревательного щита огнеупорным кирпичом, а также укладывают плашмя один ряд кирпичей над топочной дверцей (вровень с рядом кирпичей, установленных на ребро). Затем устанавливают перемычку между дымоходами (длина каждого – 17 см). Бачок для нагрева воды должен выступать наружу печи, чтобы удобнее черпать горячую воду. Верхняя плоскость бачка для нагрева воды находится на 6 – 7 см ниже 5-го ряда кирпичей, установленных на ребро. На 5-й ряд кладут железную плиту толщиной 2 см.
6-й ряд выкладывают из кирпичей на ребро, в обогревательном щитке – из огнеупорных кирпичей плашмя. В этом ряду на железную плиту на высоту 12 – 18 см загружают камни или чугунный металлолом.
7-й и 8-й ряды выкладывают из кирпичей на ребро и закрепляют дверцу паровой камеры. Над последним рядом прокладывают металлические пластины.

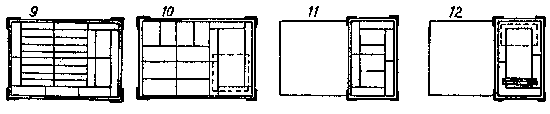

9-й ряд выкладывают из кирпичей на ребро, в обогревательном щитке – плашмя.
10-й ряд выкладывают из кирпичей плашмя, в обогревательном щитке – на ребро и прокладывают металлическую пластинку.

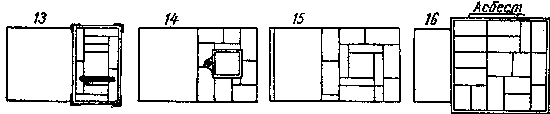

11, 12 и 13-й ряды выкладывают из кирпичей на ребро. Внутри 11-го ряда два ряда выкладывают из кирпичей, уложенных плашмя. Ширина обогревательного щитка – 18 см. На 12-м ряду прокладывают стальные полосы и металлическую пластину, показанную пунктиром, на 13-м – только стальные полосы.
На 14-м ряду устанавливают дымовую заслонку и продолжают кладку с таким расчетом, чтобы 15-й ряд стал предпоследним, а 16-й прижал асбест к деревянному потолку.
На потолке и на крыше выкладывают дымовую трубу из пяти рядов кирпичей, уложенных плашмя, или устанавливают дымовую трубу облегченного типа, выпускаемую промышленностью.
