Источник: «Идеи Вашего Дома» – практический журнал, № 5 (40), май 2001 года
Автор: Владимир Законников
Для страны с нашим климатом проблема обогрева помещений актуальна всегда – и зимой, и летом, не говоря уж о весне или осени. Как сэкономить тепло и электроэнергию да еще не навредить своему здоровью? Стремясь найти ответ на наболевшие вопросы читателей, мы продолжаем разговор об отопительных приборах для квартир и частных домов.
Не претендуя на строгость формулировки, определим конвектор как прибор, в котором тепло от теплоносителя (обычно это горячая вода) передается воздуху помещения через оребрение (пластины или ламели) одной или нескольких греющих трубок. Выполняется оребрение так, чтобы получались каналы для формирования воздушных потоков. Воздух нагревается от стенок каналов и поднимается вверх, а его место занимают более холодные порции, поступающие снизу. Оребрение бывает не только в виде пластин и может получать тепло и от электронагревателей – суть дела от этого не меняется.
KERMI
Чтобы сделать воздушные потоки более интенсивными, нагревательный узел окружают кожухом с нижним впускным и верхним выпускным отверстиями. Соотношение размеров кожуха и спрятанного внутри нагревателя (его еще называют теплообменником) очень важно и наобум не выбирается, каждый производитель имеет на сей счет свой секрет.
Идея отбора тепла с помощью оребренных труб уже более ста лет применяется для охлаждения (взгляните на заднюю стенку своего холодильника). А вот в системах отопления она прижилась недавно. В России конвекторы получили широкое применение лишь с началом массового жилищного строительства – в 1951-1955 годах. Для внедрявшихся тогда однотрубных систем разводки стальные конвекторы стали сущей находкой. Ведь они не боятся коррозии, выдерживают большое давление и обладают малым гидравлическим сопротивлением, поэтому хорошо подходят для многоэтажных зданий.
Конвектор – своего рода вытяжная труба. Теплый воздух поднимается к потолку, проходит по нему до удаленной стены и, остывая, спускается по ней вниз, к полу, после чего вновь втягивается в прибор. Возникает циркуляция воздуха – неизменный спутник конвекторного отопления. В ней есть свои плюсы и минусы. Так, воздушные потоки быстро перемешиваются, и тепло распределяется по комнате равномернее, чем при обогреве радиаторами. По утверждению специалистов фирмы «ИЗОТЕРМ», при одной и той же температуре теплоносителя в помещении с конвектором на 3-4°С теплее, чем в случае с радиатором. А это уже большая экономия средств (до 25%). Ведь снижение температуры теплоносителя на 1°С означает 5-6%-е уменьшение затрат на производство тепла. Правда, английские ученые приводят более скромный показатель итоговой экономии – 10%. Но все равно видно, что конвекторы выгодны, если, конечно, грамотно их использовать. Например, в высоких помещениях воздушные потоки формируются не так, как описано выше, и конвекторное отопление теряет свои преимущества.

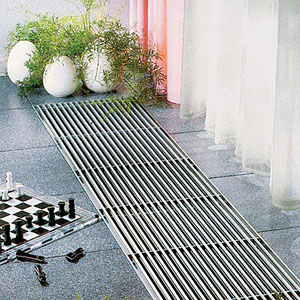

Встраиваемые в пол конвекторы Mini-Canal фирмы JAGA препятствуют проникновению холодного воздуха в помещение.
Нельзя упускать из виду и то, что ощущение теплового комфорта у каждого человека индивидуально. Одним из нас нравится теплый эфир, создаваемый конвектором, другие предпочитают лучистое тепло, подобное солнечному, возникающее вблизи радиатора или открытого камина. Спорить, что лучше, – дело неблагодарное и бессмысленное.
Более очевиден тот факт, что концепция отопления должна у нас в ближайшее время измениться, как это происходит во всем мире. Современные строительные технологии позволяют значительно улучшить теплоизоляцию зданий. В России на этот счет приняты нормы, ужесточенные втрое, их практическое достижение на подходе. Завтра на обогрев наших домов потребуется куда меньше энергии, но ее надо будет более гибко и оперативно распределять. А теперь скажите, какая система отопления быстрее и точнее отреагирует на вашу команду «Добавить тепла!»: та, в которую залито несколько бочек воды, или вмещающая одно ведро? Ясно, что с конвекторами, имеющими малый объем (0,7-1,5 л) и небольшую массу (8-17 кг). На заданный режим они выходят через 10 мин, а радиаторы – минимум через полчаса.
Далее. В целях энергосбережения многие страны уже давно начали перестройку на низкотемпературный режим отопления. По данным бельгийских исследователей, при пониженной температуре теплоносителя (до 40-50°С) конвекторы существенно производительнее радиаторов. В этой связи роль конвекторов в ближайшем будущем должна возрасти. Собственно, это подтверждает ход мировой эволюции отопительных приборов. Смотрите: начало XX века-печи-буржуйки, 20-е годы – развитие центральных систем отопления с чугунными радиаторами, 60-е – появление секционных стальных радиаторов, 80-е – панельные и трубчатые радиаторы, середина 90-х – начало эпохи конвекторов.

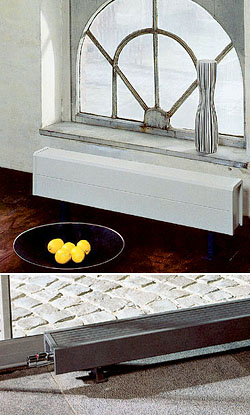

Для обогрева французских и витражных окон используются конвекторы напольного типа серии Tempo (вверху) и Jaga-Mini (внизу) фирмы JAGA.
Основные минусы циркуляции воздуха связаны с перемещением по комнате пыли. Это может создать серьезные проблемы для людей, склонных к аллергическим заболеваниям. Да и чистка пыли, собирающейся на оребрении конвектора, – процедура хлопотливая. Поэтому при выборе прибора поинтересуйтесь, удобно ли его обслуживать.
И еще об одной проблеме, связанной с пылью. Если вы решили расположить конвектор у стены, а не под окном, надо установить над ним специальный парапет (например, от фирмы CONVECTOR) или хотя бы полочку. Другой вариант – выбрать прибор, направляющий поток чуть в сторону от стены (модели фирмы SLANT FIN или серия Tempo от JAGA). Иначе теплый воздух оставит на ней пыльную полосу.
А вот что выгодно отличает современный конвектор с точки зрения здорового микроклимата, так это низкая температура кожуха (не выше 43°С) и выходящего из прибора воздуха (в пределах 55°С). И все это благодаря тому, что пластины теплообменника не нагреваются выше 60°С. В результате не происходит вредное термическое разложение органической пыли, начинающееся, как известно, при 70°С. Да и ваш ребенок никогда не обожжется о кожух. Кроме того, исключаются недомогания, связанные с излишней сухостью воздуха: першение в горле и носоглотке, преждевременное старение кожи, повышение давления, астматические проявления. Помимо этого, циркулирующий воздух проникает во все уголки помещения и высушивает там избыточную влагу, пресекая развитие плесени.
Монтаж конвекторов прост. Легкость приборов позволяет крепить их даже к тонким перегородкам.
Но есть в конвекторах одно узкое в прямом и переносном смысле слова место. Мы имеем в виду площадки контакта пластин оребрения с трубой. Именно через них проходит основной поток тепла от теплоносителя к воздуху. Если контакт со временем ослабевает, то передача тепла ухудшается, и прибор начинает «греть слабо». Этим грешили первые отечественные стальные конвекторы. В результате срок их службы был максимум 7-10 лет. Конечно, производители знают об этой проблеме и успешно ее разрешают, каждый по-своему. Как говорится, следите за рекламой!
Где же имеет смысл применять конвекторы? Прежде всего там же, где и радиаторы, включая высотные дома. Конвекторы греют не хуже, просто поставляют тепло иначе. Но есть области применения, где они лидируют или вообще вне конкуренции. Это помещения с высокой влажностью, прихожие, лестничные марши, а также зимние сады, оранжереи, пространства под высокими и панорамными окнами, возле входных и балконных дверей, перегородок из стекла или гипсокартона.
Ну а цены? Проще всего сравнивать разные модели, а тем более конвекторы с радиаторами, используя усредненный показатель $/кВт (стоимость одного киловатта выделяемого тепла). Только надо учитывать общее правило: чем больше размеры прибора, тем дешевле обходится обогрев. У конвекторов размерная линейка длиннее, чем у радиаторов, поэтому и ценовой разброс больше. Но в целом можно сказать, что конвекторы при сопоставимых габаритах дают чуть более дорогое тепло. Хотя, конечно, многое зависит от фирмы и модели прибора: сказывается конъюнктура рынка.
Излучать или дуть?
Известны два подхода к проблеме создания комфортной температуры в доме. Первый основан на излучении (радиации) тепловых волн, которые нагревают лишь предметы в комнате, но не воздух. Так работают инфракрасные обогреватели. Второй способ решения проблемы заключается в конвекции воздуха, или передаче энергии от теплых его слоев холодным. Предметы же в комнате нагреваются во вторую очередь. Достигается такой эффект с помощью конвекторов или системы теплых полов. Этот способ обеспечивает человеку ощущение тепла быстрее, но совсем не обязательно лучше. Ведь чувство климатического комфорта складывается из многих параметров: тут вам и распределение температуры по высоте помещения (18-22°С), и влажность воздуха (55-65%), и скорость его движения (не более 0,1 м/с), и свежесть (достаточность кислорода), и чистота (отсутствие загрязнений). Привычные всем радиаторы тепло выделяют и конвекцией, и излучением. Конвекторы же, как можно понять из их названия, большую часть тепла (до 85-95%) передают конвекцией.
Выбираем между «А» и «Б»
В отличие от радиаторов, конвекторы на нашем рынке предлагаются небольшим количеством производителей. Из отечественных это завод «САНТЕХПРОМ», фирма «ИЗОТЕРМ», Костромской калориферный завод, Новокузнецкий завод «УНИВЕРСАЛ», ЭХПО «ВЕЛЬ», завод N 66 МО и ряд других. Приборы из-за рубежа поставляют фирмы JAGA (Бельгия); CONVECTOR (Польша); SLANT FIN (США); KERMI, ARBONIA, ZEHNDER, BUDERUS, MOHLENHOFF (Германия).
Их продукцию различают прежде всего по материалам и делят на две группы: с теплообменниками из цветных металлов и с теплообменниками из стали. В первом случае трубки делают из меди, а пластины оребрения из алюминия или меди. Во втором – трубки и пластины стальные. Исключение составляют конвекторы ЭХПО «ВЕЛЬ», в которых на стальных трубках выполнено (способом литья) оребрение из алюминия.
Что касается качества и дизайна, то сравниться с импортными могут, пожалуй, приборы только двух отечественных производителей-фирмы «ИЗОТЕРМ» и завода «САНТЕХПРОМ».
Учтите, что цветные приборы стоят дороже белых, которые продаются по базовым ценам каталогов. Всегда уточняйте, что входит в комплект поставки за указанную цену, и сравнивайте со списком необходимых деталей. Иногда за любую прокладку приходится платить дополнительно, в результате чего итоговая сумма сильно отличается от заявленной. Термостатические головки всегда продаются отдельно, а вентиль к ним может быть встроен в прибор.
Медные трубы
Все производители медных конвекторов тщательно подбирают размеры и форму пластин оребрения и труб. Для их скрепления между собой трубы раздаются изнутри с помощью особой операции (дорнования). О своих технологических секретах фирмы не распространяются. Нет пока и надежных статистических данных о коррозионной стойкости тонкостенных медных труб в условиях российских сетей центрального отопления. Но воздухоотводчиками приборы снабжаются обязательно. Гарантийные сроки на изделия разных фирм варьируются в пределах 3-10 лет. Однако реально приборы служат гораздо дольше.
Фирма «ИЗОТЕРМ» выпускает две серии конвекторов – «ИзоТерм» и «ЭкоТерм» (или «Изотерм-2000»). Приборы первой из них выдерживают большое рабочее давление (до 16 атм) и имеют малое гидравлическое сопротивление. Поэтому могут работать не только в центральных сетях, но и в системах с естественной циркуляцией (в том числе и с простыми дешевыми котлами). Модели «ЭкоТерм» снабжены встроенным термостатическим вентилем и оригинальным клапаном для гидравлической балансировки. Рассчитаны на давление в 10 атм и применение в автономных системах, одно- и двухтрубных. Серии включают десятки типоразмеров конвекторов, производимых в настенном и напольном вариантах, с подключением труб снизу, сбоку или напроход. Цена 1 кВт тепла – в пределах $55-330.
На сегодня фирма JAGA – ведущий европейский разработчик конвекторов с медными теплообменниками. Предлагает огромный ряд типоразмеров (сотни), не считая десятков расцветок. В ассортименте фирмы шесть серий приборов с разными функциональными особенностями. Серии Jaga-Plus и Tempo представляют конвекторы в их классическом виде – как отопительные приборы общего назначения. По дизайну они напоминают панельные радиаторы, но имеют легко снимаемые кожухи. Применимы в одно- и двухтрубных системах. Предлагаются узлы и термостаты для любых схем подключения. Цена 1 кВт тепла – от $45 до $160.
Общие характеристики конвекторов с теплообменниками из цветных металлов
| Фирма, страна | Серия | Давление, атм | Габариты, мм | Мощность, кВт | Цена 1 кВт тепла, $ | ||
|---|---|---|---|---|---|---|---|
| высота | глубина | длинна | |||||
| «ИЗОТЕРМ», Россия | «ИзоТерм» | 16 | 150, 250, 350, 450 | 110, 140, 235 | 400-2500 (8 значений) | 2,3-9,9 | 55-245 |
| «ЭкоТерм» | 10 | 150, 250, 350, 450 | 110, 140, 235 | 400-2500 (8 значений) | 2,3-9,9 | 60-334 | |
| JAGA, Бельгия | Jaga-Plus | 15 | 200, 350, 500, 650, 950 | 120, 170, 220 | 500-2800 (18 значений) | 1,0-11 | 45-96 |
| Tempo | 15 | 300, 400, 500, 600, 700, 900 | 120, 170, 220 | 500-2800 (18 значений) | 1,0-12,2 | 41-87 | |
| Mini-Canal | 15 | 90, 110, 140, 190 | 140, 180, 260, 340, 420 | 700-4900 (25 значений) | 1,0-6,6 | 220-334 | |
| Jaga-Mini | 15 | 80, 130, 230 | 50-210 (11 значений) | 600-3000 (16 значений) | 1,0-10,8 | 83-116 | |
| SLANT FIN, США | Fine/Line 15 | 6-20 | 180 | 67 | 600-3050 (9 значений) | 0,7 на 1 м длины | 65 |
| Fine/Line 30 | 6-20 | 200 | 70 | 600-2450 (8 значений) | 0,75 на 1 м длины | 62 | |
| Multi/Pak 80 | 6-20 | 225 | 90 | 600-2450 (8 значений) | 0,9 на 1 м длины | 60 | |
| CONVECTOR, Польша | GP, GC | 10 | 200, 400, 600, 800 | 110 | 400-1900 (6 значений) | 0,34-6 | 57-170 |
| GPE, GCE | 10 | 400, 600 | 110 | 700, 1000, 1300 | 1,1-3,3; 0,5-1,6 от тэнов | 90-124 | |
| MOHLENHOFF, Германия | SK | 10 | 90, 110 | 180, 320, 410 | 1000-5000 (5 значений) | 0,2-2,7 | 440-1000 |
| GSK | 10 | 90, 110 | 180, 320 | 1000-5000 (5 значений) | 0,3-4,1 | 460-1900 | |

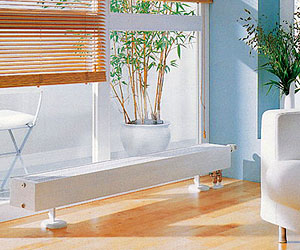

В серии Jaga-Mini можно найти приборы высотой 80, 130 и 230 мм. Они удобны для установки под низко расположенными подоконниками или рядом с панорамными окнами, так как не мешают обзору, но успешно перекрывают путь потокам холодного воздуха. Стоят дороже своих «рослых» собратьев – от $83 до $116 за 1 кВт тепла.
Новые возможности открывают для нашего потребителя встраиваемые приборы серий Mini-Canal и Canal-Plus. Эти конвекторы монтируются в перекрытие заподлицо с полом, сверху закрываются прочной декоративной решеткой (алюминий, дерево, нержавеющая сталь). Способны повторять изгибы стен. Применяются для создания тепловой завесы у входных дверей или витражных окон. Цена 1 кВт тепла – от $160 до $970.

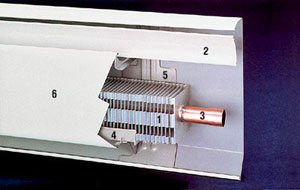

Устройство плинтусного конвектора фирмы SLANT FIN:
1 – пластины оребрения,
2 – воздушная заслонка,
3 – медная труба,
4 – пластиковая прокладка,
5 – кронштейн (для крепления прибора),
6 – прочная стальная панель.
Один из первых зарубежных производителей, представивших свои конвекторы на российский рынок, – фирма CONVECTOR. Ее приборы, объединенные в две серии – GP (с боковой подводкой) и GC (с нижней), – соответствуют типовым архитектурно-планировочным решениям городских зданий. Все модели имеют глубину 110 мм и рабочее давление 10 атм, а следовательно, могут применяться и в многоэтажках, и в коттеджах. Только в изделиях этого производителя предусмотрен встраиваемый увлажнитель воздуха. Для компенсации отсутствия тепла в центральных сетях в межсезонье предлагаются водно-электрические конвекторы серий GPE и GCE. В этих моделях через пластины оребрения пропущены дополнительные трубчатые электронагреватели (мощностью от 400 до 1600 Вт). Их включают при отсутствии теплоносителя в трубах, и тогда прибор работает как электроконвектор. По ценовым характеристикам продукция относится к средней группе: от $55 до $170 за 1 кВт тепла.Один из первых зарубежных производителей, представивших свои конвекторы на российский рынок, – фирма CONVECTOR. Ее приборы, объединенные в две серии – GP (с боковой подводкой) и GC (с нижней), – соответствуют типовым архитектурно-планировочным решениям городских зданий. Все модели имеют глубину 110 мм и рабочее давление 10 атм, а следовательно, могут применяться и в многоэтажках, и в коттеджах. Только в изделиях этого производителя предусмотрен встраиваемый увлажнитель воздуха. Для компенсации отсутствия тепла в центральных сетях в межсезонье предлагаются водно-электрические конвекторы серий GPE и GCE. В этих моделях через пластины оребрения пропущены дополнительные трубчатые электронагреватели (мощностью от 400 до 1600 Вт). Их включают при отсутствии теплоносителя в трубах, и тогда прибор работает как электроконвектор. По ценовым характеристикам продукция относится к средней группе: от $55 до $170 за 1 кВт тепла.
SLANT FIN – единственный на нашем рынке представитель малоизвестной в России концепции плинтусного отопления. Заметим, что американцы – как очень практичные и очень заботящиеся о своем здоровье люди – находят в таком способе обогрева немало преимуществ. По сути, речь идет об объединении достоинств системы теплого пола с дешевым строительством. Нагреватели вытянуты по периметру комнаты, над плинтусами. Теплый воздух, восходящий от пола, быстро и равномерно прогревает всю комнату. При этом возникает его естественная циркуляция. Приборы просты, и потому дешевы. Стоимость 1 пог. м – от $45. И хотя в теплообменниках только одна оребренная медная труба (диаметром от 19 до 32 мм), выделяемая мощность достаточно высока: от 0,8 до 1 кВт на 1 м длины в зависимости от температуры теплоносителя. Конвекторы соединяются в цепочку методом пайки или с помощью резьбовых адаптеров. Марка применяемого припоя определяет рабочее давление (от 6 до 20 атм). Элегантные кожухи и набор декорирующих элементов позволяют получить «плинтус» любой конфигурации, занимающий мало места (высота от 180 до 225 мм, глубина 70 или 90 мм). В легко снимающемся кожухе имеется заслонка для регулирования потока теплого воздуха. Летом, в закрытом положении, она не дает пыли осаждаться на пластинах. Все модели можно использовать в одно- и двухтрубных системах отопления с трубопроводами, выполненными из меди, пластика или стали.
У конвекторов с боковой подводкой, выпущенных разными фирмами, не совпадают межцентровые расстояния. Учтите это, когда будете приобретать присоединительные узлы.
Общие характеристики конвекторов со стальными теплообменниками
| Фирма, страна | Серия | Давление, атм | Габариты, мм | Мощность, кВт | Цена 1 кВт тепла, $ | ||
|---|---|---|---|---|---|---|---|
| высота | глубина | длинна | |||||
| «САНТЕХПРОМ», Россия | «Универсал ТБ», «Сантехпром Авто» | 10 | 400 | 94 | 640-1600 (13 значений) | 0,4-1,97 | 23-160* |
| «Универсал ТБ-С», «Сантехпром Авто-С» | 10 | 400 | 156 | 790-1460 (15 значений) | 1,23-2,94 | 22-72** | |
| «ИЗОТЕРМ», Россия | «ТермСталь» (тип СКН, СКО) | 16 | 250, 350 | 110 | 700-2500 (12 значений) | 0,62-3,7 | 38-87 |
| KERMI, Германия | ACO, ACW, KOV, KWV | 5, 8, 12 | 70, 140, 210, 280 | 41-295 (8 значений) | 500-6000 (36 значений) | 0,15-24,5 | 200-450 |
| ARBONIA, Германия | C, C/W | 4, 6, 10 | 70, 140, 210, 280 | 61-255 (8 значений) | 500-6000 (36 значений) | 0,2-16 | Под заказ |
| ЭХПО «ВЕЛЬ», Россия | КОНБ-350, КОНБ-5000 | 10 | 350, 500 | 110 | 275-1455 (2-20 секций) | 0,1; 0,116 на секцию | 43 |
* – заводская цена – $15-42; ** – заводская цена – $15-25
Такие конвекторы хороши при низком остеклении, в бассейнах, эркерах, мансардах. Могут применяться в качестве основных или дополнительных приборов. Предпочтительны также для реконструированных квартир, где гостиные объединены с кухней (в этой ситуации важна их способность легко справляться с повышенной влажностью).
Фирма MOHLENHOFF предлагает качественные встраиваемые в пол конвекторы серии SK. И трубы, и пластины в них сделаны из меди, соединены пайкой и защищены стойким антикоррозийным покрытием. Поэтому приборы не боятся грязи, соли и воды и могут устанавливаться у входных дверей. А небольшая высота (90 и 110 мм) позволяет монтировать их даже на межэтажных перекрытиях. Для усиления эффекта тепловой завесы на пути холодного воздуха в корпус прибора встраивают один или два вентилятора (серия GSK). Дешевыми эти модели не назовешь: от $440 до $1000 за 1 кВт.
Стальные каналы
Конвекторы из стали привлекательны тем, что их толстые трубы хорошо держат давление и противостоят коррозии. Эти приборы служат не менее 30 лет даже в системах центрального отопления. Благодаря большому диаметру труб гидравлическое сопротивление нагревателей мало, и конвекторы могут использоваться в системах с естественной циркуляцией воды. Но точно подгонять диаметры стальных труб и отверстий в пластинах сложно и дорого. Поэтому фирмы ищут компромисс между затратами и надежностью контакта труб с оребрением.
Завод «САНТЕХПРОМ», основанный в 1959 году, можно считать одним из лучших отечественных производителей стальных конвекторов по критерию «цена – качество». Используя передовые зарубежные технологии и оборудование, предприятие выпускает сегодня четыре серии приборов в настенном исполнении. Причем по эффективности и внешнему виду изделия не уступают импортным аналогам. Две серии – «Универсал ТБ» и «Универсал ТБ-С» – включают модели, подсоединяемые сбоку или напроход и снабженные воздушной заслонкой для ручного регулирования теплового потока. Конвекторы серий «Сантехпром Авто» и «Сантехпром Авто-С» имеют встроенный автоматический терморегулятор и нижнее подключение. Кожух сделан откидывающимся, чтобы облегчить чистку пластин. Однако размерный ряд приборов сравнительно невелик и удовлетворить все фантазии архитекторов не способен (предлагаются изделия высотой только 400 мм и глубиной 94 или 156 мм). Тепловая эффективность довольно высока, но меньше, чем у медных конвекторов. Однако это самое дешевое тепло: всего $15-32 за 1 кВт (по ценам производителя). Сейчас предприятие готовит выпуск высоких (модель КВУ) и низких («Универсал-Н») напольных конвекторов.
«ИЗОТЕРМ», помимо медных, производит и стальные конвекторы типа СКН и СКО: в настенном и напольном исполнениях, с подключением сбоку, снизу и напроход. Приборы рассчитаны на давление в 16 атм, обеспечивают хорошую подачу тепла (от 0,6 до 3,7 кВт) при довольно низкой стоимости (от $38 до $87 за 1 кВт).

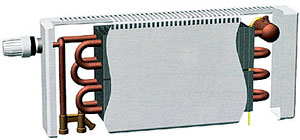

В конвекторы «ЭкоTерм» от фирмы «ИЗОТЕРМ» встроены два вентиля: для термостата и гидравлической балансировки.
Немецкая фирма KERMI, верная своей инновационной политике, представила на нашем рынке обширный ряд конвекторов новой конструкции. В них теплообменники сделаны из стальных труб прямоугольного сечения (71 Ч 11 мм) с толщиной стенки 1,5; 2 или 2,5 мм. Рассчитаны эти теплообменники на давление 5, 8 и 12 атм соответственно. Поперек трубок наварены П-образные ламели из тонколистовой стали, в результате образуется жесткий корпус коробчатой формы, закрываемый сверху съемной решеткой. По конструктивной схеме эти приборы похожи на трубчатые радиаторы с горизонтальным расположением трубок – тоже имеют повышенную температуру корпуса и отдают часть тепла радиацией. Но благодаря точному соотношению формы и размера ламелей, основная теплоотдача осуществляется все же конвекцией. Вниманию покупателей предложены четыре серии приборов: ACO, ACW, KOV и KWV. Типологическое разнообразие велико – сотни вариантов. Модели отличаются числом трубок, их расположением, схемами подводки трубопроводов и креплением. Приборы обладают малым гидравлическим сопротивлением, большой теплоотдачей (от 0,4 до 4,2 кВт на 1 м длины в зависимости от ширины и высоты) и могут быть использованы во всех видах систем отопления. Тепло, выделяемое ими, обходится не менее чем в $200 за 1 кВт.
Фирмы ARBONIA, BUDERUS производят похожие по конструкции конвекторы, но с другим размерным рядом. Поставляют их только на заказ.
Сравнительные оценки некоторых конвекторов длиной 1 м
| Фирма | Модель | Давление, атм | Высота, мм | Глубина, мм | Мощность,* Вт | Цена 1 кВт тепла, $ | Примечание |
|---|---|---|---|---|---|---|---|
| С теплообменниками из цветных металлов | |||||||
| «ИЗОТЕРМ» | CW210 | 10 | 250 | 110 | 1277 | 115 | Настенный, встроенный термостат |
| CW410 | 10 | 450 | 110 | 1830 | 112 | - | |
| JAGA | Jaga-Plus 6602 (тип 10) | 13 | 200 | 120 | 1100 | 104 | Одинарный теплообменник |
| Tempo 6604 (тип 11) | 13 | 400 | 120 | 2170 | 93 | Сдвоенный теплообменник | |
| Mini-Canal | 13 | 420 | 110 | 710 | 308 | Встраиваемый в пол горизонтально | |
| CONVECTOR | GC210 | 10 | 200 | 110 | 1150 | 94 | Нижнее подключение, встроенный термостат |
| GC410 | 10 | 400 | 110 | 1775 | 81 | - | |
| GCE410 | 10 | 400 | 110 | 1775, 800 от тэна | 134 | Водно-электрический | |
| SLANT FIN | Multi/Pak 80 | 7 | 225 | 90 | 905 | 60 | Плинтусный |
| MOHLENHOFF | SK4.90-10 | 10 | 320 | 90 | 355 | 906 | Встраиваемый в пол горизонтально |
| Со стальными теплообменниками | |||||||
| «САНТЕХПРОМ» | «Сантехпром Авто» | 10 | 400 | 94 | 1180 | 21 | Встроенный термостат |
| «ИЗОТЕРМ» | СБНБ-310 | 16 | 350 | 110 | 1230 | 49 | Настенный |
| KERMI | KOV25 | 10 | 280 | 112 | 890 | 437 | Встроенный термостат |
| KOV35 | 10 | 210 | 183 | 1140 | 357 | Сдвоенный теплообменник | |
| ARBONIA | C143 | 5 | 140 | 133 | 1475 | 237 | Три ряда труб |
* – при dТ=60°С
Редакция благодарит ЗАО «ГРАНД-ОТЭКС-РЕГИОН» за консультации и ОАО «ФИРМА ИЗОТЕРМ», ОАО «СТРОЙСЕРВИС-АВФ», ОАО «НЕФТЕКОМ», ОАО"ЗАВОД САНТЕХПРОМ» за предоставленные материалы.
