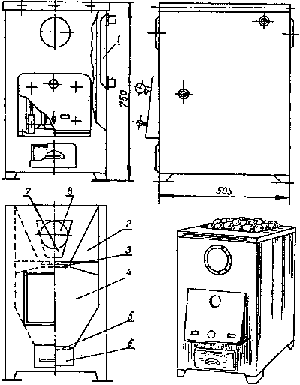

Печь-каменка для индивидуальной бани (Таллинский машиностроительный завод):
1 – водонагреватель;
2 – канал воздушный;
3 – щель;
4 – топливник;
5 – решетка колосниковая;
6 – зольник;
7 – дымооборот;
8 – дымоход выходной.
Печь-каменка Таллинского машиностроительного завода имеет топливник 4, колосниковую решетку 5, зольник. Через щели 3 в верхнюю зону камеры сгорания поступает воздух для поддержания горения. Газы из топливника, проходя в дымообороты 7, обогревают бункер для кам-1ей и стенки воздушного канала 2, после этого через выходной дымоход 8 они уходят в дымовую трубу 7. Печь обеспечивает температуру до 140° в помещении объемом 10 м3. Печь-каменка, установленная в парилке, отделяется от остального помещения ограждением высотой 1 м.
На Новосибирском заводе электротехнического оборудования выпускается электрическая печь-каменка мощностью 12 кВт. Электрокаменка состоит из металлического корпуса, камеры, в которой размещены ТЭНы. На крышку камеры укладываются камни. Воздух при входе в печь через отверстия разделяется на два потока: один проходит через камни, второй — по кольцевому зазору, окружающему кожух.
Электрокамины имеют ряд недостатков: ТЭНы при разогреве имеют высокую температуру, на них происходит пригорание пыли, что вызывает неприятный запах в парильне; большие затраты электроэнергии; ненадежность системы автоматики.
Электрокаменка МосНИП-2К разработана институтом «Моснечерноземиндустрпроект», мощность – 2,8 кВт. Камни (крупная галька размером 40 – 60 мм) массой 30 кг нагреваются четырьмя электронагревателями, мощность каждого – 1 кВт. Терморегулятор ТУДЭ-4 поддерживает температуру в пределах 90 – 120°.

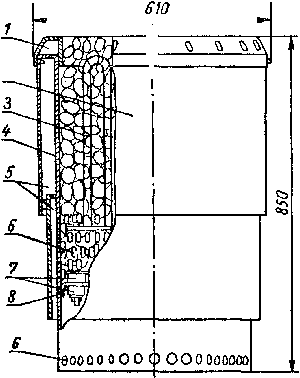

Электрокаменка ВНИИЭТО (Новосибирский завод электротехнического оборудования):
1 – корпус;
2 – камера;
3 – ТЭНы;
4,5 – внутренняя и наружная обечайки;
6 – отверcтия;
7 – изоляторы;
8 – кронштейны.
