Источник: Как самому построить баню
Автор: Евгений Колчин
Одной из недорогих и простых по технологии изготовления является кровля из рулонных материалов – толи и рубероида. Толь лучше использовать в качестве временного покрытия. При надлежащем соблюдении технологии трех-пятислойное покрытие из рубероида может служить не меньший срок, чем металлическая кровля из оцинкованной стали, при этом затраты гораздо меньше. Кровлю из рубероида применяют при любых уклонах крыши. Недостаток ее – легкая воспламеняемость. Уклон крыши может быть меньше 15° (вплоть до 0° – плоской кровли).
Для надежного и долговечного покрытия (срок службы не менее 30 лет) требуется тщательное соблюдение технологии его устройства. Количество слоев рубероида зависит от уклона крыши. На крутых скатах (45° и больше) достаточно двух слоев, на средних (20 – 40°) – три, на малых уклонах (5 – 15°) – четыре слоя.
Под кровлю из рулонных материалов применяют разреженные и сплошные деревянные основания (обрешетку) из брусков или досок.
Все элементы обрешетки или сплошного дощатого настила прочно закрепляют на стропилах. Стыки брусков, жердей и досок обязательно располагают в разбежку над стропилами. Наибольшие по ширине обрешетины размещают под кромками перекрывающих друг друга кровельных материалов, а также у конька и карниза. Первая от карниза обрешетина должна быть выше остальных на толщину кровельного настила, то есть на 10 – 35 мм. В коньках и на ребрах кровли деревянные бруски устанавливают на ребро.

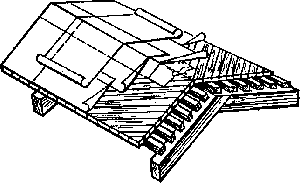

Для рулонной кровли требуется ровное и жесткое основание. Его лучше делать двухслойным. По стропилам укладывают несущий рабочий настил из досок толщиной 25 мм с зазором 1 – 5 см, по которому под углом 30 – 45° настилают сплошной слой из узких сухих досок толщиной 15 – 20 мм.
Работу выполняют в сухое, теплое и безветренное время. Кровельный материал перед укладкой перематывают в рулоны обратной стороной. Для внутренних слоев обычно применяют пергамин, толь или рубероид с мелкой посыпкой, для наружных – материал с крупнозернистой или чешуйчатой посыпкой (бронированный рубероид). Для наклейки рулонных материалов на основание, склеивания полотнищ и верхнего покрытия рулонных ковров используют горячие и холодные мастики: рубероидные или битумные для материалов 1-й группы, толевые или дегтевые (только горячие) – 2-й группы.
Рубероид служит в 2 – 3 раза дольше, чем толь. При рубероидном покрытии можно применять как горячие, так и холодные мастики, а при использовании толя – только горячие. В состав горячих и холодных мастик входят нефтяной битум и наполнители, которые подразделяются на волокнистые и пылевидные. Лучший волокнистый наполнитель – асбест, минеральная вата. Пылевидными наполнителями для горячих мастик могут быть шлаковая пыль, зола ТЭЦ, молотый известняк, гипс, кирпичная пыль, древесные опилки, для холодных мастик – известь гашеная (пушонка). Для получения мастик лучше применять комбинированные наполнители: часть волокнистых и две части пылевидных. Состав горячей мастики: битум – 80 – 90%, наполнитель – 10 – 20; холодной – битум – 40, соляровое масло – 40, наполнитель – 20%. Готовая мастика при слое 2 мм не должна стекать на уклоне 45° при температуре 60 – 70°, не давать трещин при медленном изгибе по окружности стержня диаметром 30 – 40 мм.
Горячую мастику готовят следующим образом: в котел загружают битум и нагревают его до 200 – 220°, затем постепенно вводят наполнитель и перемешивают, при этом температура ее должна быть не ниже 160°. Холодную мастику: в котел загружают битум и нагревают до 160 – 180°, в другом котле перемешивают наполнитель с соляровым маслом. После обезвоживания битума в первый котел выливают смесь из второго котла и перемешивают до прекращения вспенивания однородной массы.
Кровельные работы начинают с грунтовки деревянного основания. Грунтовку готовят, растворяя битум в керосине, бензине или соляровом масле. После высыхания огрунтованного основания делают рулонный ковер. Вниз укладывают пергамин на мастике, затем рубероид на мастике. На крутых скатах (более 15°) полотнища укладывают от конька к карнизному свесу, на пологих – вдоль карниза. При горячей мастике возможна послойная или одновременная наклейка кровельного ковра, холодной мастике – только послойной. Интервал при наклейке слоев на холодной мастике – 12 ч. Продольный напуск слоев – 70 – 100 мм. В каждом последующем слое полосы смещают: в двухслойном покрытии на 1/2 ширины; в трехслойном – на 1/3 и т. д. Наружную поверхность ковра покрывают мастикой слоем 3 – 5 мм и втапливают в нее мелкий скатанный горячий гравий размером 3 – 6 мм.
